Numérisation d'une Eglise classée au patrimoine grâce à la photogrammétrie

Le 14 février 2021

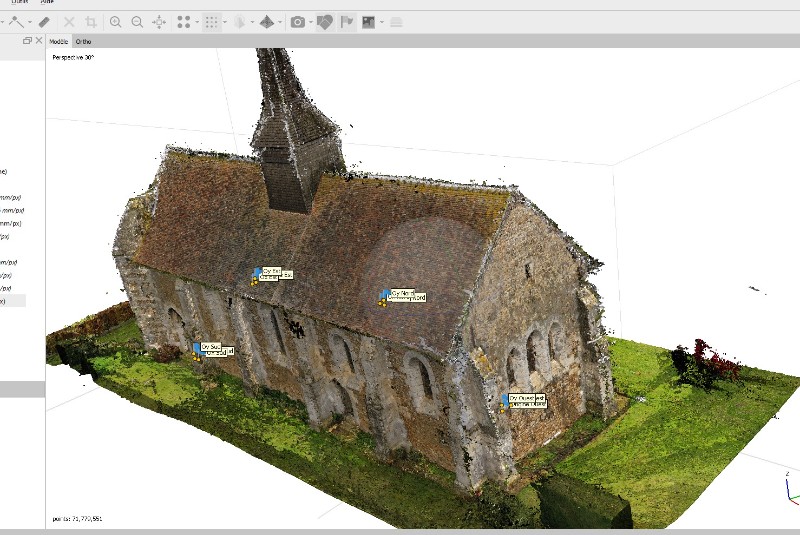

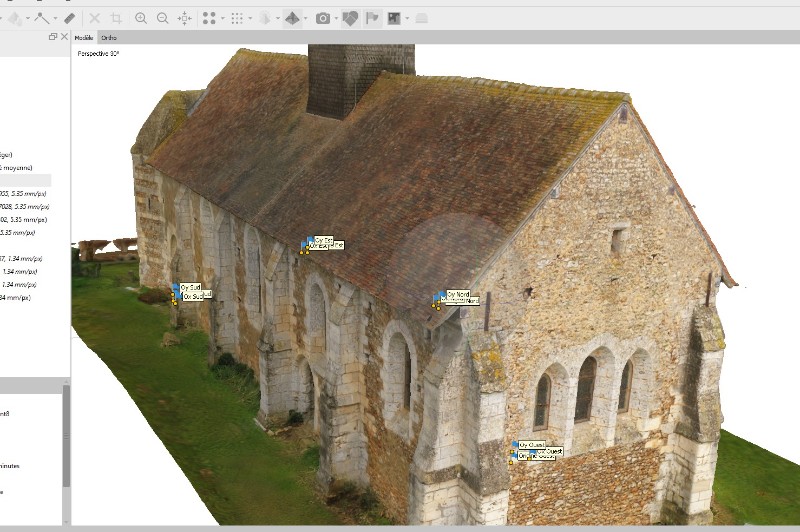

Photogrammétrie drones Modélisation 3D de l'Eglise de Vitotel par Caroline Thibault ArchitectePlan ortho-photo sur Autocad de l'Eglise de Vitotel par Caroline Thibault Architecte grâce à la photogrammétrieModèle maquette 3D numérique de l'Eglise classée de Vitotel grâce à la technique de la photogrammétrieModélisation dans Sketch Up à partir du nuage de point de l'intérieur de l'Eglise de Vitotel par la photogrammétrie par le C.T.A Caroline THIBAULT ArchitecteCoupe sur nuage de points sur une voute déformée grâce à la technique de la photogrammétrie par le Cabinet Caroline Thibault Architecte.
Le Cabinet C.T.A Caroline Thibault Architecte , spécialiste de la photogrammétrie intervient sur le grand Ouest de la France pour tous vos projets de numérisation grâce à la photogrammétrie : la modélisation 3D numérique.

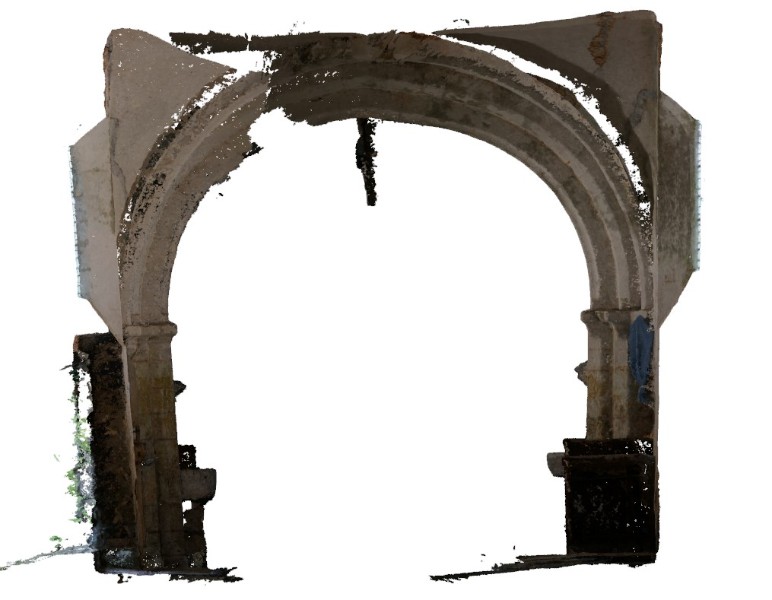

Dans le cadre de la rénovation de l'Eglise de Vitotel (Commune de Vitot près du Neubourg dans l'Eure), le Cabinet C.T.A (Caroline Thibault Architecte) été missionné par le Cabinet d'Architecte du patrimoine Benoît Maffre pour réaliser un relevé extérieur et intérieur photogrammétrique. Le but était de modéliser l'intérieure et l'extérieur de cet édifice afin de réaliser des inspections, mais aussi des plans ortho-photos des façades des toitures, une coupe de niveau intérieur et extérieur au niveau des baies. De plus, grâce à la photogrammétrie nous avons pu extraire des coupes intérieurs au niveau des voutes afin mesurer précisément les déformations. Ces plans réalisés avec une précision millimétrique vont permettent de constituer une base de données pour la rénovation de l'église classée au patrimoine des monuments historiques.

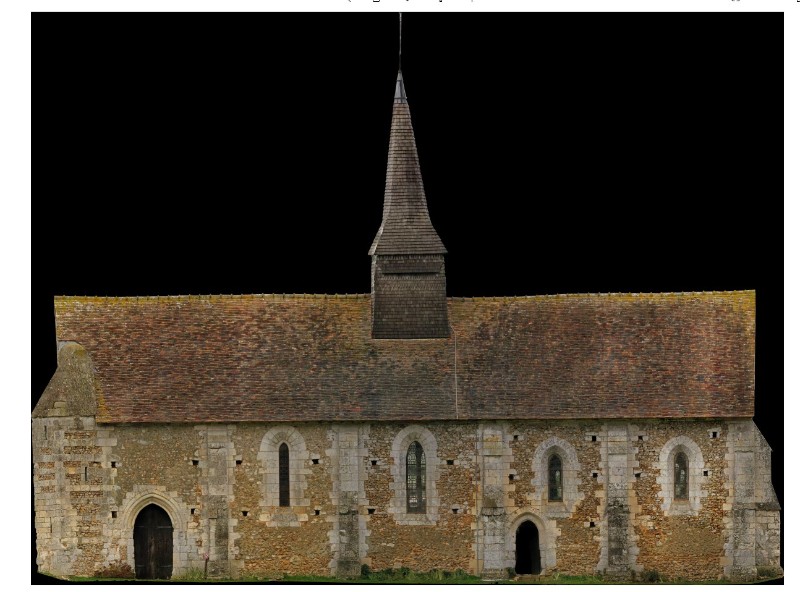

Grâce au relevé par drone et à la technique de la photogrammétrie, le Cabinet Caroline THIBAULT Architecte a réalisé des plans 2D à l'échelle photo-réaliste (Ortho-photo) de l'ensemble des façades.

Nous avons réalisé de nombreux projets de relevé photogrammétrique par drones intérieures et extérieures pour des ouvrages du patrimoine.

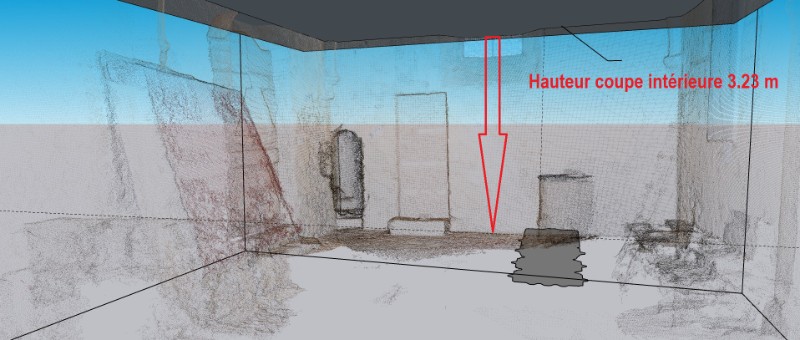

Nous avons aussi réalisé le plan de coupe intérieur de l’Église en jumelant le nuage de points dense intérieur et le nuage de point dense extérieur.


Nous avons réaliser d’autres projet de numérisation de bâtiments anciens sur l’année 2020.
